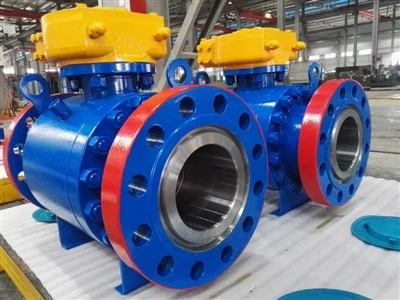

Van bi đúc kim loại Trunnion

Đúc kim loại Ghế van trunnion bi và ghế là các bộ phận quan trọng của van bi kim loại. Nó được thiết kế cho áp suất cực cao, nhiệt độ và điều kiện mài mòn, chẳng hạn như cắt hoặc kết nối các hạt rắn, bùn nóng chảy, điện than, xỉ than đang cháy, nước hơi nước hoặc chất lỏng khác, v.v. Do đó, nó có đặc điểm là kết cấu chống tĩnh điện, lớp phủ siêu bền, lỗ khoan đầy đủ và lỗ khoan nhỏ, tính năng an toàn cháy nổ tuân thủ API607 và hiệu suất bịt kín đáng tin cậy.

Ghế và bi kim loại được làm từ kim loại cơ bản thường được phủ bằng crom cứng, cacbua vonfram, stellite và Ni60. Chúng tôi có cả lớp phủ phun nhiệt và lớp phủ phun lạnh như Laser Cladding, Lớp phủ HVOF (Lửa oxy tốc độ cao), phun ngọn lửa oxy-acetylene và quy trình phun plasma.

Toàn bộ dòng van đúc được thiết kế thành hai hoặc ba mảnh bu lông với cấu hình chốt đôi chắc chắn và hai đế độc lập để dễ dàng bịt kín hai chiều, đảm bảo mức độ kiểm tra chặt chẽ và độ tin cậy cao trong điều kiện áp suất và nhiệt độ cao trong tất cả các dịch vụ cô lập quan trọng.

THIẾT KẾ ALVE

Dựa trên API 6D và yêu cầu của khách hàng

PHẠM VI NHIỆT ĐỘ

--50.8 đến 1022 độ F (-46 đến 550 độ)

KÍCH CỠ

NPS 1-24 (DN 25-600)

MỨC ÁP SUẤT

Tiêu chuẩn ASME 150 - ASME 2500

MẶT ĐỐI MẶT

Theo tiêu chuẩn API 6D

KẾT THÚC KẾT NỐI

RF, RTJ theo B16.5 &B16.47
BW, Hàn đối đầu theo B16.25
SW, Hàn ổ cắm theo B16.11
Kết nối Hub

THIẾT KẾ THÂN XE

Rèn hoặc đúc hai mảnh và ba mảnh

THIẾT KẾ GHẾ

Kim loại được gắn với Hardfacing trên bi và ghế

NGUYÊN VẬT LIỆU:

Thép carbon

Thép không gỉ

Thép cacbon nhiệt độ thấp

Duplex, Siêu Duplex, Inconel

NHÀ ĐIỀU HÀNH

Hướng dẫn sử dụng: cờ lê hoặc bánh răng có khóa
Được kích hoạt: Khí nén/Thủy lực/Điện

KIỂM TRA & CHỨNG NHẬN

Tuân thủ kiểm tra và thử nghiệm API 6D & ISO 5208 & API 598
An toàn cháy nổ và đã được thử nghiệm theo API 607
Chứng nhận SIL 3 theo IEC61508
Phát xạ rò rỉ theo ISO15848
PED 2014/68/EU

Chú phổ biến: van bi trục kim loại đúc, nhà sản xuất, nhà cung cấp van bi trục kim loại đúc của Trung Quốc
