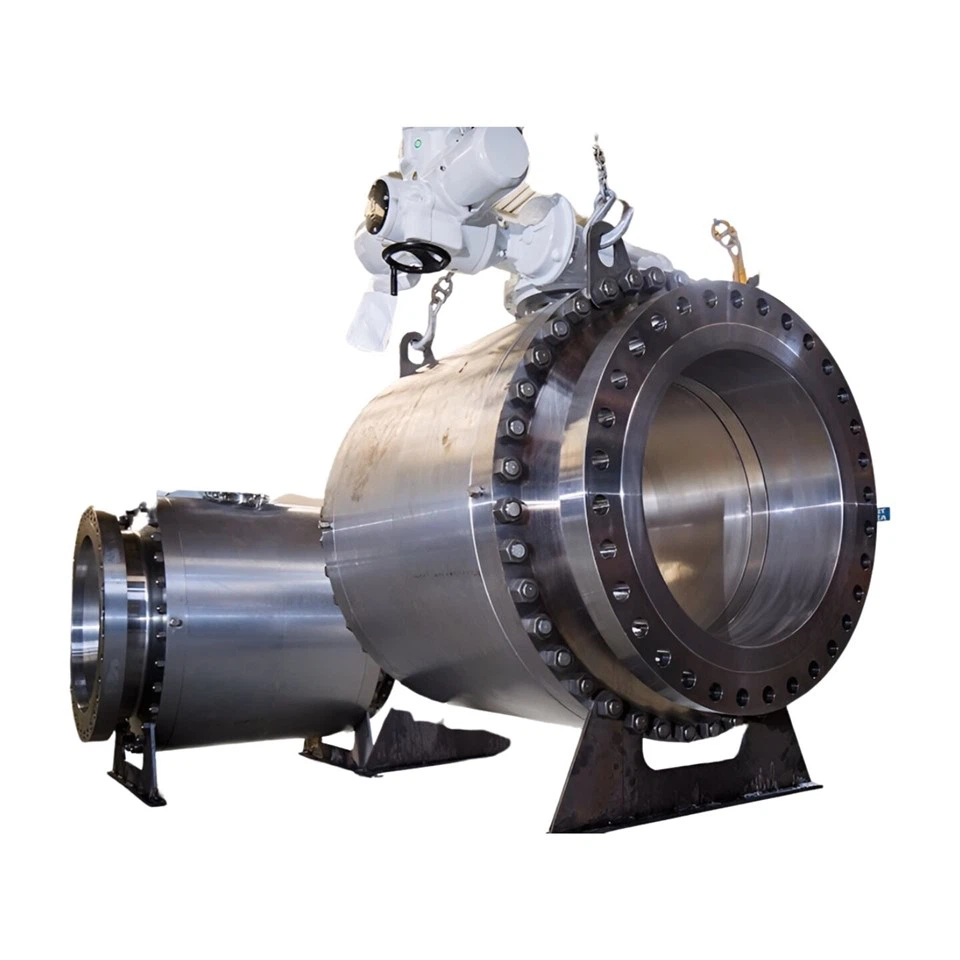

Van bi đầu vào bên

Van bi đầu vào bên có thiết kế gắn bên trong đó bóng được cố định và thân van được xoay để mở và đóng van. Thiết kế sáng tạo này đảm bảo độ ổn định và độ tin cậy đặc biệt, ngay cả trong môi trường khắc nghiệt đặc trưng bởi áp suất cao và nhiệt độ cao.

THIẾT KẾ VAN

Dựa trên API 6D và yêu cầu của Khách hàng

PHẠM VI NHIỆT ĐỘ

-150 đến 662 độ F (-101 đến 350 độ )

KÍCH CỠ

NPS 1-56 (DN 25-1400)

ĐÁNH GIÁ ÁP LỰC

ASME 150 - ASME 2500

MẶT ĐỐI

Theo tiêu chuẩn API 6D

KẾT THÚC KẾT NỐI

RF (phớt mặt bích) và RTJ (phớt đệm vòng): Phù hợp với tiêu chuẩn B16.5 và B16.47.
BW (Welded) hoặc Butt Welded (hàn): Được hàn theo tiêu chuẩn B16.25.
SW (Socket hàn) hoặc Hàn socket: Được hàn theo tiêu chuẩn B16.11.
Kết nối trung tâm: đề cập đến kết nối thông qua trung tâm bánh xe.

NGUYÊN VẬT LIỆU:

Thép cacbon(Một hợp kim sắt-cacbon có độ bền và độ cứng cao, có tính chất cơ học và gia công tốt, dễ hàn và cắt.)

thép không gỉ(Thép hợp kim cao có khả năng chống ăn mòn tuyệt vời. Nó chứa các nguyên tố crôm và niken cao, có thể chống lại quá trình oxy hóa, ăn mòn và nhiệt độ cao một cách hiệu quả.)

Thép cacbon nhiệt độ thấp(Nó có khả năng duy trì độ bền và độ dẻo dai cao ở nhiệt độ rất thấp. Nó được xử lý đặc biệt để hoạt động trong môi trường nhiệt độ thấp từ -46 độ đến -196 độ.)

song công(Thép không gỉ song có hai pha cấu trúc là austenite và ferrite, có độ bền cao và khả năng chống ăn mòn tuyệt vời.)

siêu song công(Thép không gỉ siêu song công có hàm lượng crom, molypden và nitơ cao hơn, cải thiện hơn nữa khả năng chống ăn mòn và độ bền.)

Inconel(Inconel là hợp kim hiệu suất cao với khả năng chịu nhiệt độ cao, chống ăn mòn và chống oxy hóa tuyệt vời.)

THIẾT KẾ THÂN THỂ

Được rèn và đúc bắt vít hai mảnh và ba mảnh

THIẾT KẾ GHẾ

Mặt ngồi mềm hoặc kim loại có mặt cứng trên bóng và ghế
Ghế piston đôi
Ghế kết hợp

ĐẶC TRƯNG

Thiết kế khối đôi và chảy máu (DBB)
Con dấu thứ cấp bằng Graphite nguyên chất
Thiết bị chống tĩnh điện
Thân chống thổi ra
Có sẵn keo dán khẩn cấp trên ghế và thân xe
Có sẵn bao bì thân phát thải thấp
Cấu hình vòng chữ O / vòng đệm môi và than chì
Lớp phủ CRA trên tất cả các khu vực bịt kín động hoặc trên tất cả các bộ phận bị ướt có sẵn
Nắp ca-pô mở rộng cho nhiệt độ thấp và cao có sẵn

NGƯỜI ĐIỀU HÀNH

Hướng dẫn sử dụng: cờ lê hoặc bánh răng có khóa móc
Được kích hoạt: Khí nén/Thủy lực/Điện

KIỂM TRA & CHỨNG NHẬN

Tuân thủ kiểm tra và thử nghiệm API 6D & ISO 5208 & API 598
An toàn cháy nổ và được thử nghiệm cháy nổ theo API 607
Chứng nhận SIL 3 theo IEC61508
Phát thải chạy trốn theo ISO15848
PED 2014/68/UE
