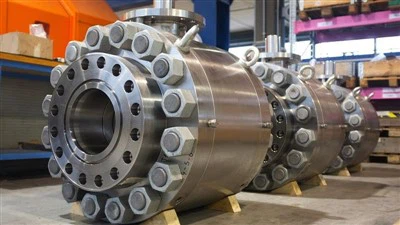

Van bi áp suất cao Trunnion

Chúng tôi cung cấp nhiều loại van bi lắp trục bu lông hai hoặc ba mảnh rèn. Hai ghế độc lập cung cấp khả năng bịt kín hai chiều dễ dàng để đảm bảo mức độ kín và độ tin cậy cao nhất trong điều kiện áp suất và nhiệt độ cao trong các dịch vụ cô lập quan trọng. Van bi nhỏ gọn áp suất cao có cùng độ tin cậy và mức chất lượng như van API truyền thống nhưng tiết kiệm đáng kể không gian và trọng lượng do thiết kế mặt bích nhỏ gọn tích hợp vào các nắp van. Mặt bích cổ hàn nhỏ gọn kết nối đường ống với van giúp tiết kiệm thêm không gian. Thiết kế và lựa chọn vật liệu của chúng tôi có thể tùy chỉnh hoàn toàn để đáp ứng các thông số kỹ thuật của dự án của khách hàng.

THIẾT KẾ VAN

Dựa trên API 6D và yêu cầu của khách hàng

PHẠM VI NHIỆT ĐỘ

-150 đến 428 độ F (-101 đến 220 độ)

KÍCH CỠ

NPS 2 -24 (DN 50-600)

MỨC ÁP SUẤT

Tiêu chuẩn ASME 900 - ASME 2500

MẶT ĐỐI MẶT

Theo API 6D

KẾT THÚC KẾT NỐI

Mặt bích nhỏ gọn Norsok L005
Mặt bích nhỏ gọn Freudenberg/Grayloc

THIẾT KẾ THÂN XE

Bu lông rèn hai mảnh và ba mảnh

THIẾT KẾ GHẾ

Mềm hoặc kim loại ngồi với mặt cứng trên bi và ghế
Ghế piston đôi
Ghế kết hợp

ĐẶC TRƯNG

Thiết kế khối kép và xả khí (DBB)
Phớt thứ cấp bằng Graphite nguyên chất
Thiết bị chống tĩnh điện
Thân chống nổ
Cấu hình niêm phong môi
Có thể tiêm chất trám kín khẩn cấp vào ghế và thân xe
Có sẵn hệ thống đóng gói thân phát thải thấp
Lớp phủ CRA trên tất cả các khu vực bịt kín động hoặc trên tất cả các bộ phận bị ướt có sẵn
Thiết kế nhỏ gọn và nhẹ
Mặt bích cổ hàn ống nhẹ hơn với kích thước nhỏ hơn giúp tiết kiệm 80% trọng lượng

NHÀ ĐIỀU HÀNH

Hướng dẫn sử dụng: cờ lê hoặc bánh răng có khóa

Được kích hoạt: Khí nén/Thủy lực/Điện

KIỂM TRA & CHỨNG NHẬN

Tuân thủ kiểm tra và thử nghiệm API 6D & ISO 5208 & API 598
An toàn cháy nổ và đã được thử nghiệm theo API 607
Chứng nhận SIL 3 theo IEC61508
Phát xạ rò rỉ theo ISO15848
PED 2014/68/EU
