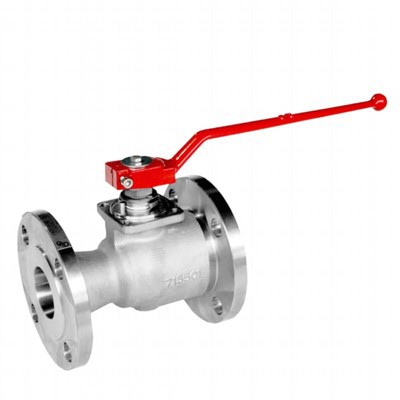

Van bi Ruduce Bore

Van bi Ruduce bore được sản xuất theo tiêu chuẩn API 6D. Van được cấu hình theo thiết kế thân chia đôi hai mảnh bu lông rèn có đường kính nhỏ, phù hợp với điều kiện làm việc áp suất trung bình/thấp. Được thiết kế đơn giản, các ghế van được lắp trực tiếp vào thân van.
Áp suất dòng chảy ngược đẩy quả bóng nổi tự do vào bệ hạ lưu - lực nén tạo ra tạo ra giải pháp bịt kín hoàn hảo, không bị rò rỉ.
Thân van được kết nối ở đầu quả bóng và cho phép van mở và đóng bằng chuyển động quay một phần tư vòng.
Việc lựa chọn vật liệu có thể tùy chỉnh hoàn toàn để đáp ứng các thông số kỹ thuật của dự án khách hàng và có một số tính năng độc đáo mang đến giải pháp kỹ thuật nâng cao phù hợp với môi trường ngoài khơi khắc nghiệt và chất lỏng ăn mòn, mài mòn.

THIẾT KẾ VAN

Dựa trên API 6D

PHẠM VI NHIỆT ĐỘ

-150 đến 662 độ F (-101 đến 350 độ)

KÍCH CỠ

NPS 1/2-6 (DN 15-150)

MỨC ÁP SUẤT

Tiêu chuẩn ASME 150 - ASME 2500

MẶT ĐỐI MẶT

Theo tiêu chuẩn API 6D

KẾT THÚC KẾT NỐI

RF, RTJ theo B16.5 & B16.47
SW, Hàn ổ cắm theo B16.11

THIẾT KẾ THÂN XE

Bu lông hai mảnh rèn/đúc

THIẾT KẾ GHẾ

Mềm hoặc kim loại ngồi với Hardfacing trên bóng và ghế

ĐẶC TRƯNG

Phớt thứ cấp bằng Graphite nguyên chất
Thiết bị chống tĩnh điện
Thân chống thổi
Khóa chặt hai chiều
Có sẵn hệ thống đóng gói thân phát thải thấp
Vòng đệm chữ O/Môi và cấu hình Graphite

NHÀ ĐIỀU HÀNH

Hướng dẫn sử dụng: cờ lê hoặc bánh răng có khóa

KIỂM TRA & CHỨNG NHẬN

Tuân thủ kiểm tra và thử nghiệm API 6D & ISO 5208 & API 598
An toàn cháy nổ và đã được thử nghiệm theo API 6FA/607
Chứng nhận SIL 3 theo IEC61508
Phát xạ rò rỉ theo ISO15848
PED 2014/68/EU

Trong quá trình lắp đặt và vận hành cần lưu ý những vấn đề gì?

·Khi lắp đặt và vận hành van bi phao cần lưu ý những vấn đề quan trọng sau để đảm bảo van hoạt động bình thường và kéo dài tuổi thọ của van:

·Những lưu ý khi lắp đặt

·Vị trí lắp đặt:

·Vị trí lắp đặt phải cách xa nguồn nước đầu vào để tránh hiện tượng hoạt động sai do nguồn nước đầu vào dao động.

·Nếu công tắc được lắp trên thành bể chứa, nên lắp giá đỡ thép góc chữ L.

·Nếu công tắc được lắp đặt ở khu vực trộn, cần lắp ống chống sóng hoặc vách ngăn chống sóng.

·Đường kính bên trong của ống:

·Chọn ống nối mặt bích có đường kính bên trong lớn hơn đường kính của phao.

·Hệ thống dây điện:

·Khuyến nghị sử dụng cáp nhiều lõi khi đấu dây.

·Tải của đường ống điều khiển phải phù hợp với khả năng tiếp xúc của công tắc phao.

·Trọng lượng riêng của chất lỏng:

·Trọng lượng riêng của chất lỏng được đo phải lớn hơn trọng lượng riêng của phao.

·Vị trí nổi:

·Điểm tác động của phao đã được điều chỉnh theo yêu cầu đặt hàng của khách hàng tại nhà máy. Vui lòng không tự ý điều chỉnh vị trí phao.

·Góc lắp đặt:

·Lắp đặt theo chiều ngang: Đảm bảo góc nghiêng nhỏ hơn 5 độ và tốt nhất là lắp đặt hoàn toàn theo chiều ngang để tránh các sự cố như van không đóng được hoặc bị kẹt.

·Vệ sinh và kiểm tra:

·Trước khi lắp đặt, hãy kiểm tra khoang bên trong và bề mặt gioăng của van để đảm bảo không có bụi bẩn bám vào.

·Kiểm tra xem van có bị kẹt khi đóng mở không, bu lông và đai ốc có bị lỏng không, gioăng có bị nén không, v.v.

·Những lưu ý khi vận hành

·Hoạt động chậm:

·Khi đóng van, hãy thao tác chậm để tránh đóng mạnh khiến van không thể đóng hoàn toàn, từ đó gây rò rỉ.

·Sự nổi tự do của phao:

·Trong điều kiện có áp suất nước, phao phải có khả năng nổi lên tự do và đóng hoàn toàn van khi tiếp xúc với đầu trên của thân van.

·Sự bảo vệ an toàn:

·Chú ý bảo vệ an toàn trong quá trình vận hành, chẳng hạn như đeo găng tay bảo hộ, kính bảo hộ, v.v.

·Kiểm tra thường xuyên:

·Kiểm tra thường xuyên tình trạng hoạt động của van, bao gồm hiệu suất bịt kín, khe hở giữa bi và đế van, v.v.

·Thực hiện theo quy định:

·Thực hiện theo các quy trình vận hành và tiêu chuẩn an toàn có liên quan để đảm bảo hoạt động chính xác và an toàn.

·Thực hiện các biện pháp phòng ngừa khi lắp đặt và vận hành nêu trên có thể đảm bảo van bi nổi hoạt động bình thường và kéo dài tuổi thọ của van.
